Pembongkaran Unit AC Mobil RUSH

1. LEPASKAN HUBUNGAN KABEL DARI TERMINAL NEGATIF BATERAI
PERINGATAN:

Tunggu setidaknya 90 detik setelah melepas kabel dari terminal negatif (-) baterai untuk mencegah airbag dari penggembungan.



2. BUANG REFRIGERANT DARI SISTEM REFRIGERANT
  1. Hidupkan mesin.
  1. Switch volume A/C dalam posisi COOL.
  1. Putar switch kontrol blower ke ON.
  1. Operasikan kompresor pendingin pada putaran mesin sekitar 1,000 rpm selama 5 sampai 6 menit untuk mensirkulasikan refrigerant dan kumpulkan oli kompresor pada komponen di kompresor pendingin.
  1. Matikan mesin.
  1. Lepas tutup dari service valves pada pipa refrigerant.
  1. Hubungkan alat penampung/recycling Freon untuk membuang gas refrigerant bekas dalam sistem refrigeration.
    PERHATIAN:



3. LEPASKAN SELANG PENGHISAP



  1. Lepas baut
  1. Putar konektor tipe hook searah jarum jam dan lepaskan pipa hisap.


4. LEPASKAN PIPA A CAIRAN REFRIGERANT PENDINGIN
  1. Lepaskan pipa cairan refrigerant pendingin A.



5. TABEL BAUT, SEKRUP DAN MUR

PETUNJUK:

Semua baut, sekrup dan mur yang berhubungan dengan pemasangan dan pembongkaran panel instrumen, diperlihatkan menurut kode abjad dalam tabel di bawah ini.


6. LEPAS GLOVE COMPARTMENT DOOR ASSEMBLY




























































  1.  Ubah bentuk bagian atas dari pintu glove compartment assembly dan lepaskan 2 stopper.
  1. Lepaskan 2 engsel dan lepas pintu glove compartment assembly.



7. LEPAS KNOB SHIFT LEVER SUB-ASSEMBLY (untuk Transmisi Manual)


  1. Lepas knob shift lever sub-assembly.



8. LEPAS KNOB SHIFT LEVER SUB-ASSEMBLY (untuk Transmisi Otomatis)
PETUNJUK:

Gunakan prosedur yang sama untuk Transmisi Manual.



9. LEPAS SHIFTING HOLE BEZEL (untuk Transmisi Otomatis)


  1. Lepaskan 6 claw dan lepas shifting hole bezel.



10. LEPAS COVER LUBANG CONSOLE BOX


  1. Kaitkan 6 claw dan lepas cover lubang console box.



11. LEPAS CONSOLE BOX BAGIAN ATAS BELAKANG


  1. Lepaskan 2 klip.
  1. Lepas 2 baut <A> dan console box atas belakang.



12. LEPAS REGISTER ASSEMBLY PANEL INSTRUMENT NO. 1


  1. Lepas 4 claw dan lepas register assembly No.1 panel instrumen.



13. LEPAS REGISTER ASSEMBLY PANEL INSTRUMENT NO. 2
PETUNJUK:

Gunakan prosedur yang sama seperti telah dijelaskan untuk sisi RH.



14. LEPAS COVER BAWAH STEERING WHEEL NO. 2 (dengan/ Sistem Airbag)


  1. Gunakan obeng yang ujungnya dililit tape, lepaskan claw dan lepas cover bawah steering wheel No.2.



15. LEPAS COVER BAWAH STEERING WHEEL NO. 3 (dengan/ Sistem Airbag)


  1. Gunakan obeng yang ujungnya dililit tape pelindung, lepaskan claw dan lepas cover bawah steering wheel No.3.



16. LEPAS STEERING PAD (dengan/ Sistem Airbag)


  1. Gunakan kunci soket "TORX" T30, kendorkan 2 baut sampai selesai.
  1. Tarik steering pad ke arah depan Anda.



  1. Gunakan obeng pipih tipis, bebaskan tombol penguncinya.
  1. Gunakan obeng pipih tipis, lepaskan konektor airbag.
  1. Lepas terminal horn.



17. LEPAS STEERING PAD (tanpa/ Sistem Airbag)
  1. Lepas mur dan pisahkan steering pad dari steering wheel assembly.
  1. Lepaskan wire harness dari steering pad.



18. LEPAS STEERING WHEEL SUB-ASSEMBLY


  1. Lepas mur dan bubuhkan tanda penyesuai pada steering wheel assembly dan steering main shaft.
  1. Gunakan SST, lepas steering wheel assembly.
    SST
    09950-50013   (09951-05010, 09952-05010, 09953-05020, 09954-05021)



19. LEPAS COVER BAWAH STEERING COLUMN


  1. Lepas 3 sekrup, lepaskan 2 claw, agar bisa melepas cover bawah steering column.



20. LEPAS COVER ATAS STEERING COLUMN
  1. Kendorkan 2 baut dan 2 mur, agar steering column bisa diturunkan.
  1. Lepaskan claw dan lepas cover atas steering column dari steering column assembly.



21. LEPAS SWITCH DIMMER HEADLIGHT ASSEMBLY


  1. Lepaskan hubungan konektor.
  1. Gunakan obeng yang ujungnya dililit isolatip, lepas claw dan lepas switch dimmer headlight assembly.
    PERHATIAN:

    Jangan menekan claw terlalu keras, karena claw dapat cacat.



22. LEPAS SWITCH WIPER ASSEMBLY KACA DEPAN


  1. Lepaskan hubungan 2 konektor.
  1. Gunakan obeng yang ujungnya dililit tape, lepaskan claw dan lepas switch wiper.
    PERHATIAN:

    Jangan menekan claw terlalu keras, karena claw dapat cacat.



23. LEPAS FINISH PANEL KELOMPOK INSTRUMEN


  1. Lepaskan 9 claw dan lepas finish panel kelompok instrumen.



24. LEPAS METER KOMBINASI ASSEMBLY


  1. Lepas 2 sekrup
  1. Lepaskan 2 klip.


  1. Tarik ke belakang meter kombinasi untuk melepasnya.
  1. Lepaskan konektor dari meter kombinasi assembly.
  1. Lepas meter kombinasi assembly seperti ditunjukkan dalam gambar.

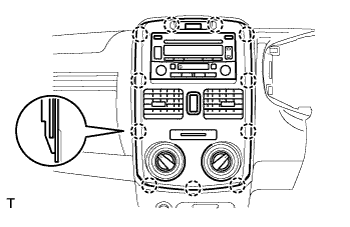

25. LEPAS FINISH PANEL KELOMPOK INSTRUMEN TENGAH SUB-ASSEMBLY


  1. Lepas 11 claw dan lepas finish panel kelompok instrumen tengah sub-assembly.
  1. Lepaskan hubungan konektor.



26. LEPAS STEREO COMPONENT TUNER ASSEMBLY (dengan/ Penerima Radio)


  1. Lepas 4 sekrup dan tuner komponen stereo assembly.


  1. Lepaskan plug dan 2 konektor.



27. LEPAS COVER BUKAAN TUNER RADIO (tanpa/ Penerima Radio)


  1. Lepas 4 mur <C> dan cover pembuka tuner radio.



28. LEPAS COVER BAWAH NO. 2 PANEL INSTRUMEN



  1. Lepaskan 2 klip.
  1. Lepaskan 3 claw dan lepas cover bawah panel instrumen No. 2.



29. LEPAS COVER BAWAH NO. 1 PANEL INSTRUMEN SUB-ASSEMBLY




  1. Lepaskan sekrup, 4 klip, agar bisa melepas cover bawah panel instrumen No.1 sub-assembly.

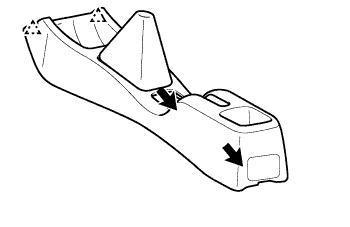

30. LEPAS CONSOLE BOX



  1. Lepas 2 <sekrup>C.
  1. Lepaskan 8 claw dan lepas console box.



31. LEPAS AIRBAG PINTU PENUMPANG (tanpa/ Sistem Airbag)



  1. Lepaskan 12 claw dan lepas airbag pintu penumpang assembly.



32. LEPAS AIRBAG PENUMPANG PANEL INSTRUMEN ASSEMBLY (dengan/ Sistem Airbag)





  1. Lepas kabel instrument wire dan lepaskan klip.
  1. Lepas clump dari reinforcement.




  1. Lepas 2 baut dan lepaskan claw 12, kemudian lepas airbag assembly penumpang depan.



33. LEPAS COIN BOX ASSEMBLY


  1. Lepas 2 engsel.
  1. Ubah bentuk bagian atas coin box assembly dan lepaskan 2 stopper.
  1. Lepas coin box assembly.



34. LEPAS GARNISH FINISH PANEL KELOMPOK INSTRUMEN NO.1


  1. Lepaskan 10 claw dan lepas instrument cluster finish panel garnish No.1.



35. LEPAS DEFROSTER NOZZLE GARNISH NO.1


  1. Lepaskan 11 claw dan lepas defroster nozle garnish No. 1.



36. LEPAS DEFROSTER NOZZLE GARNISH NO.2
PETUNJUK:

Gunakan prosedur yang sama seperti telah dijelaskan untuk sisi RH.



37. LEPAS JAM ASSEMBLY


  1. Lepaskan hubungan konektor dari jam assembly.


  1. Lepaskan 2 claw dan lepas jam assembly.



38. LEPAS PILLAR GARNISH RH DEPAN


  1. Gunakan obeng, lepaskan 3 klip dan lepas garnish pillar depan RH.
    PETUNJUK:

    Isolatiplah ujung obeng sebelum dipakai.



39. LEPAS PILLAR GARNISH LH DEPAN
PETUNJUK:

Gunakan prosedur yang sama seperti telah dijelaskan untuk sisi RH.



40. LEPAS SCUFF PLATE PINTU DEPAN RH


  1. Gunakan obeng, lepaskan 3 claw dan lepas scuff plate RH.
    PETUNJUK:

    Isolatiplah ujung obeng sebelum dipakai.



41. LEPAS SCUFF PLATE PINTU DEPAN LH
PETUNJUK:

Gunakan prosedur yang sama seperti telah dijelaskan untuk sisi RH.



42. LEPAS COWL SIDE TRIM BOARD RH


  1. Gunakan obeng, lepaskan klip.
  1. Lepas cowl side trim board RH.
    PETUNJUK:

    Isolatiplah ujung obeng seperti telah dijelaskan sebelum menggunakannya.



43. LEPAS COWL SIDE TRIM SUB-ASSEMBLY LH
PETUNJUK:

Gunakan prosedur yang sama seperti telah dijelaskan untuk sisi RH.



44. LEPAS PANEL INSTRUMENT SUB-ASSEMBLY



  1. Lepaskan konektor DLC3.
  1. Lepas 6 <baut> A.
  1. Lepas baut dan panel instrumen sub-assembly.



45. LEPAS RECEIVER KONTROL PINTU


  1. Lepaskan hubungan 2 konektor.
  1. Lepas baut dan receiver kontrol pintu.



46. LEPAS ECM




  1. Lepaskan hubungan 3 konektor.
  1. Lepas 2 baut dan ECM.



47. LEPAS KUNCI ECU TRANSPODER ASSEMBLY (dengan/ Sistem Engine Immobiliser)



48. CABUT KOTAK FUSE ASSEMBLY




  1. Lepas baut
  1. Lepaskan claw dan lepas kotak fuse assembly.

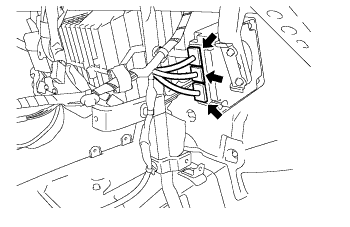

49. LEPAS KONTROL ECU TRANSMISI ASSEMBLY (untuk Transmisi Otomatis)




  1. Lepaskan hubungan 3 konektor.



50. LEPAS BRACE PANEL INSTRUMEN SUB-ASSEMBLY NO.1


  1. Lepaskan 3 klem.


  1. Lepas baut dan mur dan lepas brace panel instrumen sub-assembly.



51. LEPAS REINFORCEMENT PANEL INSTRUMEN


  1. Lepaskan hubungan 3 konektor.


  1. Lepas 16 klem dan lepas baut.

  1. Lepas wire harness dan kabel antena.


  1. Lepas 5 baut dan lepas reinforcement panel instrumen.




52. LEPAS UNIT AIR CONDITIONING


  1. Lepaskan 2 baut dan 2 mur.
  1. Pisahkan selang hisap dan pipa cairan dari unit air conditioning, dan lepas unit air conditioning.
    PERHATIAN:

    Jangan memberikan tekanan berlebihan pada selang dan pipa.
  1. Lepas selang penguras cooler.
  1. Lepas unit air conditioning.
  1. Lepas O-ring dari selang hisap dan pipa cairan.
    PERHATIAN:

    Sumbat bagian terbuka dari selang dan pipa yang dilepas menggunakan vinyl tape untuk mencegah embun dan benda asing masuk.
